CD9851A电缆探伤仪
作者: 佚名 发布日期: 2008/10/9 21:50:58 浏览次数: 2168

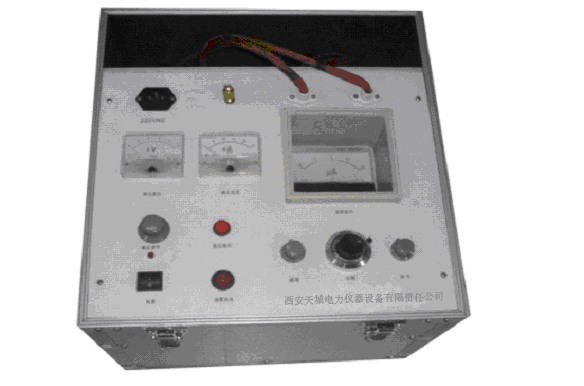

CD9851A型高压电缆探伤仪(高压电桥法)


>>详细介绍:

一、        主要用途:
适合于电缆厂、物业小区、高校以及低压电缆故障较多,电缆相对较短的各单位。特别适用于电缆厂查找电缆故障。
二、技术指标:
1、   输入电压:220V±10%
2、    输出电压:500V——7000V
3、    短路电流:大于40毫安
4、    测量误差:±(1%+1米)
5、    测试故障点对地电阻不小于20 MΩ
6、     重量:3.5公斤
三、接线方法:
1、     红色钳子接好相,并在终端接到故障相上;
2、     黑色钳子接故障相;
3、     接地夹子通过电缆外钢铠接大地(没有钢铠的或
相间故障的,通过另一故障相接大地);
4、      检流计调零;
5、      升高压,调节放大器到最大,缓慢调节比例电位
将检流计调节平衡,并读数;
6、      计算故障距离:2L*P%   L——电缆长度
   P­——读数
7、     以黑色钳子为故障的起始位置计算。
注意事项:
8、      每次测试前都需要检流计调零;
   调节比例电位器时,从0——99.9,并且要求缓慢。
CD9851A型高压电缆探伤仪与CD9851型比较具有接线简单、重量轻、结构紧凑、测试精确的特点。本设备具有零位启动、失电保护装置。
