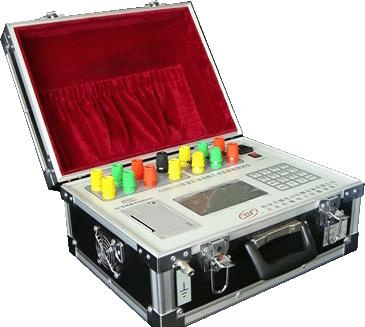

CD9882B变压器动稳定状态参数测试仪（低电压阻抗测试仪）
1 、 主要 用途
CD9882 （B 、 C）型系列检测 判断 变压器绕组变形仪器（低电压阻抗测试仪），用于检测判断电力变压器承受短路电流冲击后的动稳定状态有无劣化 (绕组变形及铁心移位)趋势和劣化程度,评估变压器运行可靠性,判断变压器是否需要检修或更换 。避免了变压器损坏事故的发生， 确保电力设备的安全运行 。
CD9882 型系列检测 判断 变压器绕组变形仪器 现已在电力、石油、铁路等数百家单位使用。
2 、 检测 判断 变压器绕组变形
电力变压器是供电系统中最重要的、最贵重的主设备，变压器一旦突发损坏事故，将造成大范围的突发性停电，给工农业生产、铁路运输及人民生活造成严重影响，经济损失惨重。造成突发性损坏事故的主要原因是由于变压器在运输过程中或电力系统发生短路时，变压器 绕组受到强大的机械力或电动力冲击，绕组将会发生变形或位移，从而导致绕组绝缘受损，出现 故障隐患。如果短路电流大，继电保护动作时间长，甚至拒动，则对变压器绕组的影响将是十分严重的，很有可能造成变压器损坏。如果短路电流小，继电保护快速动作切除故障，但在多次短路冲击后，累积效应也会使变压器损坏。若末能及时发现 绕组发生变形或位移 ，而将变压器投运，则将会烧毁变压器，因此，开展对变压器绕组变形的检测与诊断，及时对已有伤痕的变压器安排检修，是提高变压器安全运行的重要措施。
3、本企业 已取得的 业绩
本企业研发的 CD9882 型系列检测 判断 变压器绕组变形仪器技术领先, 已检测出多台动稳定状态劣化的大中型电力变压器，并经吊心检查得到验证，避免多期短路损坏事故的发生，业绩累累，发表 研究论文数十篇 ， 引导着检测 判断 绕组变形技术的发展，取得了国家政府部门和电力行业专家的认同 。
2003年获得了 国家科技部创新基金 的支助。
2004年列入了 国家重点新产品 。
2005年参与起草 《DL/T 电力变压器绕组变形的低电压电抗法检测判断导则》 的新标准。
本企业是电力仪器设备专业制造商，是 参与起草 电抗法 标准 的唯一生产企业。
2006年开发出第三代产品 《CD9882C型变压器绕组变形 低电压 电抗法检测判断成套仪》 。
200 7 年 《CD9882C型变压器绕组变形 低电压 电抗法检测判断成套仪》 知识产权已获专利
该产品检测判断方法与新标准完全一致， 并增加了辅助检测方法， 新开发的专家系统软件能 自动进行 纵 比 、横 比 分析 ， 准确判断出变压器动稳定状态有无劣化(绕组变形\移位和铁心松动)趋势和劣化程度,并依次评估变压器运行可靠性.
该产品的性能指标及检测方法已编入中国电力出版社出版的《电气试验》教材中（第七章 第十节 变压器绕组变形测试）。
开展 检测判断变压器绕组变形 是项复杂工作，不仅要求测试数据要准确，测试项目要齐全，更重要的是需要对测试数据进行综合分析、判断，给出 绕组 有无 变形 及 变形程度 结论。目前市场有部分厂家生产电抗法测试仪，功能单一，不具备有综合判断能力。该 检测判断成套仪 具有一套完整的 检测 方法和 专家 系统分析、 判断 软件 。是目前国内目前最先进的检测仪器，已列入国家重点新产品项目，填补了国内空白。
4 、 国家及电力行业相关标准依据
4 . 1 低电压电抗法相关 标准
国家新标准《GB1094.5-2003 电力变压器 第五部 承受短路的能力》 ： 国标规定了电抗法是主要的检测方法；频率响应法、脉冲法、直流电阻法为补充测试方法。
电力行业新标准《DL/T 电力变压器绕组变形的（低电压）电抗法检测判断导则》 《报批稿》 ： 新标准规定了检测项目、检测要求、检测时机、判断方法和判断依据 。
4.2低电压电抗法与频率响应法比较
国标规定了电抗法是主要的检测方法 ， 频率响应法为补充测试方法。电抗法标准规定了判断方法和判断依据 ； 频率响应法标准 仅列举出典型幅频特性曲线， 判断依据 难以确定，需要凭经验 判断 。
经大量的实 检 经验证明， 电抗法 结合 频率响应法 同时 检测判断 绕组变形更有效。
5、主要技术参数
5 .1 基本测试项目
(1) 可用三相法同时测取、并自动显示和记录以下十个量值
<1> 三相有效值电压： Ua , Ub , Uc
<2> 三相有效值电流： Ia ，Ib ，Ic
<3> 三相平均电压： Ua , Ub , Uc
<4> 三相功率： Pa， Pb， Pc
<5> 电源频率： F
(2) 可自动计算后显示和记录以下量值
<1> 三相平均电压： Un
<2> 三相平均电流： In
<3> 三相的分相功率因数： COSΦa ，COSΦb ，COSΦc
<4> 三相总功率： Σ P
5 .2 量程范围
(1) 基本量程
电压(档位220V、110V) ： 15 ～450（V）
频率（工频范围）： 45～65（Hz）
电流(档位6A/60A/0.6A)： 0. 3 ～60（A）
功率因数： 0.02～1.0
(2) 扩充量程
电压、电流可通过电压互感器（ PT）和电流互感器（CT）扩充到所需的任意值，其它各量本仪器能按互感器的倍率自动地相应扩大。
5 .3 测量准确度 (在标准条件下量程范围内)
5 .3. 1电流（真有效值） : 误差 £ 0.2%（读数） 6 1个字
5 .3. 2电压（真有效值） : 误差 £ 0.2%（读数） 6 2个字
5 .3. 3空载损耗、负载损耗 :
COSΦ （L） ≥0. 02 时， 误差 £ 0.5%（读数） 6 2个字
5 .3. 4频率 : 在工频范围内误差 £ 0. 1%
5 . 4换算附加误差 £ 0.02%
5 . 4 . 1阻抗电压 （ 换算到参考温度后的值 ）
5 . 4 . 2 短路电抗（ 经频率校正后的值 ）
5 . 4 . 3 漏电感 复验性 （ 经频率校正后的值 ）
5 . 4 . 4温度系数： 0～40℃ 内优于 50PPm/ ℃
5 . 5 使用条件
环境温度： 0～40℃。相对湿度：≦85%。周围无大量腐蚀性气体。
仪器工作电源： AC187V～242V 50Hz±1Hz
5.6仪器外形尺寸及重量：外形尺寸365 *260*1 70 （mm） ；重量：约 5kg
详细技术内容请与本企业联系索取（029-88451705)
