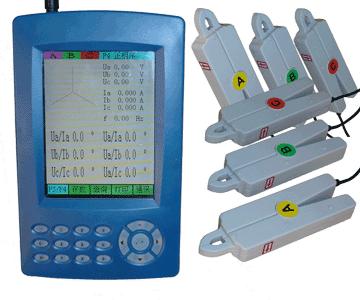

CD9836型手持式多功能用电检查仪 系列产品是西安天城电力仪器设备有限公司最新推出的、目前国内市场体积最小的多功能用电检查仪。非常适合电能计量、用电检查、电力稽查 和继电保护、继电保掮差动检测、启动试验等现场使用。
    本仪器是一种全数字化的多参数工频测量标准仪器，应用了先进的计算机技术，以直接交流采样法实现多功能的工频电参数测量（如：电压、电流有效值，有功、无功功率，工频频率，功率因数等）。采用高性能A/D转换器，单电路板结构，仪器构造简单，部件少，可靠性高，多路电源供电，即可交流供电，又可配置高性能充电电池供电，工作时间长，主机/附件/一体化的便携式包装，携带方便。大屏幕彩色液晶显示。人机界面友好，具备多项实用的附加功能（查接线，测量CT变比误差，实时显示电压/电流波形及向量图）。根据不同用户现场使用要求，推出的3钳型和6钳型手持式多功能用电检查仪，选配不同的电流钳可分别适用于电能计量用电检查、稽查和继电保护差动检测等。本仪器也可做为数字式相仪伏安表的升级换代产品。 CD9836系列产品在继电保护系统中的应用，在查接线方面同检查电能表的接线一样， 可以很方便地检查继电保护系统中各种接线方式的正确性。例如：继电保护系统中的电流互感器的二次绕组有两种接线形式，即和电流接线形式、差电流接线形式。检测变压器两侧电流互感器的接线正确与否，直接影响到纵差保护的动作可靠性。检查互感器接线是否正确是继保工作者经常从事的工作之一。由此可见，CD9836系列产品在供用电管理、计量稽查和电力设备维护中应用相当广泛，是电力系统计量、生技、用电等各部门必备仪器之一。



1\ 大屏幕彩色液晶显示，界面层次分明，汉字显示仪器的工作状态和测试参数，操作全汉化提示。
2\ 仪器测量精度高，测量范围宽，体积小，重量轻，方便现场携带使用。
3\ 具有供电电源管理功能，可双源供电，内置高性能可充电电池组供电，可长时间使用。
4\ 具备多项实用的附加功能:

基本功能：
1.测量单、三相交流电压、电流有效值；
2.测量单、三相有功功率、无功功率；
3.测量单、三相相位、功率因数；
4.测量工频频率；
5.显示交流信号各组别间向量图，判别三相接线错误；
6.测量CT变比及变压器差动保护检测等；
7.测量数据的记录、查询、打印、传送。）
扩展功能:
1.同屏显示三相电压、电流、相位关系及向量图；实时测量有功、无功功率及视在功率的分相及总和功率，多种相位关系显示，向量图分色显示更为直观。
2.完整的计算机管理软件，可通过USB接口随时进行系统配置，升级和数据的交换，实现测试结果的浏览、查询、报表和打印功能。
3.内置存储器，能保存 100 组测量数据，可通过面板上的操作按键查阅已保存的数据组及向量图。
4.汉字提示相序状态。

l\ 电压量程： 0 ~ 450V   分辨率：0.01V
2\ 电流量程： 10mA ~ 10A 分辨率：0.001 A
3\ 相位测量： 0 ~ 360°        准确度：1.0°
4\ 电压、电流、有功、无功率测量准确度：0.5级
5\ 电压回路输入阻抗：>500kΩ
6\ 供电电源： 50Hz、40 ~ 450V
7\ 整机功耗： 交流供电≤10VA
8\ 频率影响： 信号在 45Hz ~ 65Hz 范围内 < ±0.04%
9\ 温度影响： 在-10℃ ~ +40℃ 范围内< ±50ppm
10\ 外形尺寸： 主机：195x120x45（mm） 重量：500g 钳表：195x120x45（mm） 重量：160g/只
