35KV,3150KVA变压器综合试验装置
设计方案
一、设计说明
1.1设计依据：本设计是根据甲乙签订的技术合同要求进行。
1.3本设计为35KV变压器实验站单项设计，试验能力最大为3相35KV，3150KVA非晶变压器、干式变压器、箱式变压器、配电变压器，可以完成上述产品的例行试验、型式试验除承受短路能力外的特殊试验。
1.4本设计不含土建设计，接地网设计，照明电路设计，电源布线设计，只提供相关土建技术要求，实验室平面布局技术要求等，试验电源容量为250KVA。
1.5实验室内一切工作状态下不带电的金属设备外壳均应与接地系统可靠接地。
二、试验标准及要求
2.1 本变压器综合测试台的技术条件，均符合国家和电力变压器行业标准和规范，如果标准之间有差异，以较高标准执行。
GB 1094.1——1996电力变压器 第1部分：总则
GB 1094.2——1996电力变压器 第2部分：温升
GB 1094.1——1996电力变压器 第3部分：绝缘水平、绝缘试验和外绝缘空气间隙
GB/T 1094.10——200电力变压器 声级测定
GB/T 6451——1999三相油浸式电力变压器技术参数和要求
GB 6450——1986干式电力变压器
GB/T 10228_1997干式电力变压器技术参数和要求
GB/T 15164——1994油浸式电力变压器负载导则
GB/T 507——2002绝缘油 击穿电压测定法
2.2试验项目
以下各试验均按有关IEC60076-1 ~5《电力变压器》和IEC60726《干式电力变压器》标准执行，试验项目如下表所示：
1. 电力变压器空载特性试验
2. 电力变压器负载特性试验
3. 电力变压器工频耐压试验
4. 电力变压器直流电阻试验
5. 电力变压器变比组别误差试验
6. 电力变压器倍频耐压试验
7. 电力变压器绝缘电阻试验
8. 电力变压器绝缘油耐压试验
9. 电力变压器温升试验(选择项目)
10. 冲击电压试验(选择项目)
11. 局放试验(选择项目)

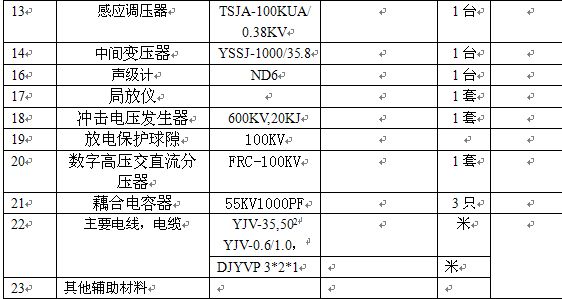

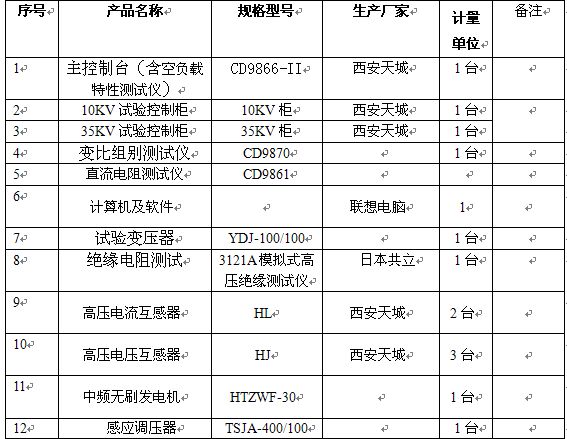

三、试验设备系统配置
注：以上配置可根据实际选购或缓购。
四、仪表设备详细技术参数

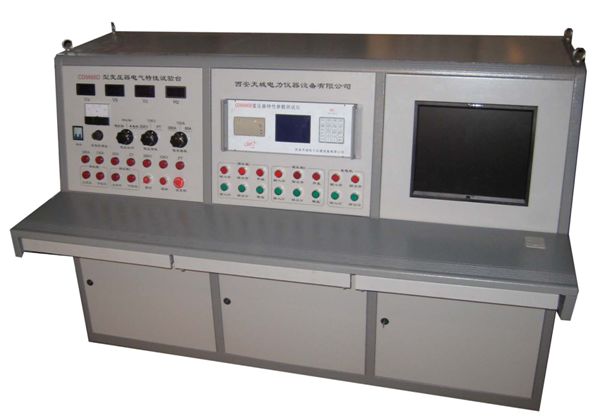

1、CD9866D变压器综合试验系统
该台体可以完成电压等级35kV，容量3150kVA和以下变压器的空载试验、负载试验、工频试验、倍频试验的测量和控制部分。
台体测量监视部分：输入三相电压监测仪表(三位半数字显示)，输入电流监测仪表(三位半数字显示)，台体输出电压监测仪表(三位半数字显示)，工频试验电压测量仪表(四位数字显示)，工频试验电流测量仪表(四位数字显示)，倍频试验电压测量仪表(四位数字显示)，倍频试验电流测量仪表(四位数字显示)。
台体操作控制部分：试验项目功能切换，台体电压输入输出控制;空负载试验电流换档控制;调压器升压、降压控制。
台体保护部分：空负载试验过流保护、工频试验过流保护、倍频试验过流保护。
台体供电方式是三线四线制供电方式。
台体电流互感器部分：采用三只同型号0.1级电流互感器，互感器档位为300A、150A、60A手动三档(内部自动切换)。
台体电压互感器部分：采用三只同型号0.1级电呀互感器，互感器档位为1000V、500V手动两档(内部自动切换)。

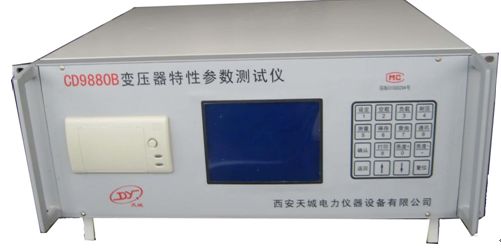

2、CD9880B变压器空负载特性测试仪
2.1主要功能及特点
本仪器具有12项检测功能,能对各种单相变压器、三相变压器,选用不同方法进行试验,仪器采用大屏幕中文显示器,带有微型打印机,使用十分方便。
★ 空载试验检测功能:
三相四线法空载试验
三相三线法空载试验
绕组为△连接单相空载试验
绕组为Y连接单相空载试验
单相变压器空载试验
★ 负载试验检测功能:
三相四线法负载试验
三相三线法负载试验
绕组为△连接单相负载试验
绕组为Y连接单相负载试验
单相变压器负载试验
★ 耐压试验检测功能:
外施耐压试验
感应耐压试验
★ 实际测量检测功能:可同时测量出23项电力参数.
Ua,Ub,Uc,Un,Ia,Ib,Ic,In,Pa,Pb,Pc,ΣP,Φa,Φb,Φc,COSΦa,COSΦb,COSΦc,F.量程扩充后测量扩大到任意值。
★ 查阅记录:可保存数百台变压器的额定参数及空载,负载试验记录和结果,掉电不丢失,可随时查阅历次测试验记录
★ 现场打印: 本仪器配带微型打印机, 可在现场随时打印各项测试数据,试验结果，使用十分简便.
2.2、主要技术指标
2.2.1 基本测试项目
(1) 可用三相法同时测取、并自动显示和记录以下十个量值
<1> 三相有效值电压： Ua , Ub , Uc
<2> 三相有效值电流： Ia ，Ib ，Ic
<3> 三相平均电压： Ua , Ub , Uc
<4> 三相功率： Pa，Pb，Pc
<5> 电源频率： F
(2) 可自动计算后显示和记录以下量值
<1> 三相平均电压： Un
<2> 三相平均电流： In
<3> 三相的分相功率因数： COSΦa ，COSΦb ，COSΦc
<4> 三相总功率： ΣP
2.2.2 量程范围
(1) 基本量程
电压： 20～450(V)
频率： 45～65(Hz)
电流： 0.3～60(A)
功率因数： 0.02～1.0
(2) 扩充量程
电压、电流可通过电压互感器(PT)和电流互感器(CT)扩充到所需的任意值，其它各量本仪器能按互感器的倍率自动地相应扩大。
2.2.3 测量准确度 (在标准条件下量程范围内)
电压(真有效值): 0.2级
电流(真有效值): 0.2级
频率: 0.1级
阻抗电压: 0.2级
短路阻抗: 0.2级
空载损耗、负载损耗:
COSΦ≥0.5时， 0.2级
0.5>COSΦ≥0.2时， 0.5级
功率因数:同损耗
2.2.4 使用条件
环境温度：0～40℃。相对湿度：≦85%。周围无大量腐蚀性气体。
仪器工作电源：AC187V～242V 50Hz±1Hz
2.2.5仪器外形尺寸及重量：外形尺寸450*180*420(mm);
重量：约5kg
3、电脑程序(另附说明)
4、CD9870变压器变比组别测试仪
工作电源： AC 220 ± 10% 45Hz -- 60Hz
变比测量范围： 1.0000 -- 9999.9 测量精度 0.1%
组别测量范围： 组别1 -- 组别12
5、CD9861-10A变压器直流电阻测试仪
工作电源： AC 220 ± 10% 45Hz -- 60Hz
输出电流： 0.1A、1A、5A、10A
电阻测量范围： 1uΩ -- 200Ω

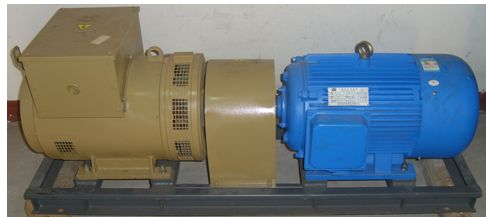

6. 中频无刷发电机
该装置完成变压器的倍频耐压试验;
额定容量： 30kVA
输入电压： 400V
输出电压： 26V --800V连续可调
输出频率： 125Hz

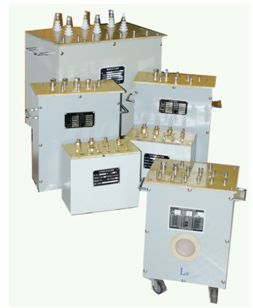

7高压电压电流互感器
7.1高压电流互感器
标准电流比： 300/5. 200/5. 100/5. 50/5. 25/5. 5/5
测量精度： 0.1级
7.2高压电压互感器
输入电压： 12kV、6kV、3kV
输出电压： 500V
测量精度： 0.1级
五、提供的技术资料
我方随设备供货时，提供的资料如下
1、产品说明书 2本
2、产品合格证 1个
3、检验报告 1本
4、电气原理图 1份
六、供货周期
1、交货期：预付款到后45个工作日内货到需方
2、交货地址：需方指定地点
3、运输方式：汽车配货
七、试验设备使用环境和条件的要求
在现场调试中，请需方提供以下试验环境：提供三相400V±10%、频率50Hz±0.1、容量不小于400KVA的电源和安装场地;现场安装调试所需电源及测试导线均由需方提供。
八、质量保证及售后服务
1、质量保证
供方所提供产品的设计、制造、调试均严格按质量保证体系标准执 行。
2、质保期
供方所供产品质保期为产品验收合格日期算起24个月，或从设备最 后一件到货之日算起30个月，以先到日期为准，在质保内供方免费为需 方服务;质保期过后，对维修设备所发生的费用，供方只收取成本费。
所有产品均提供终身维修服务。
3、售后服务
设备到货后，在接到需方通知后24小时内，供方派代表到现场指导安装、调试和试运行，并负责解决合同设备在安装、调试、试运行中发 现的制造质量及性能等有关问题。对非供方责任造成的设备备件损坏，供方优先提供备件和进行修理。供方负责长期提供设备易损件或提供易损件供应商名单。
我方派专人到现场安装调试直至交付使用，并为需方提供现场技术培训。
