CD9883型发电机转子交流阻抗测试仪是我公司在老型号的基础上经改进和提高，推出的新一代增强型交流阻抗测试仪，增加了显示和打印交流阻抗特性曲线并能与PC 机联机实现数据下载和编辑测试报告的功能。该仪器采用当今最先进的高速微处理器技术，功能更强大，性能更优越，使用更方便。具有工作可靠性高、操作简便、测试精度高、小巧轻便等特点。目前在国内处于领先水平。

二、功能与特点

1、全自动采集、测量、显示、存储、打印所有测量参数和阻抗特性曲线（电压、电流、阻抗、功率、频率、设备编号、时间等）。

2.、超大量程，能全自动和手动测量所有发电机转子交流阻抗及其特性曲线。

3、内置超大容量存储器，可存储6400 组测试数据，并可经标准工业通讯接口（RS232）上传至PC 机，运用本公司开发的随机软件实现数据下载、自动生成和编辑典型的测试报告，便于技术管理和存档。

4.、具有完善的过压、过流保护功能，其中过流过压保护值是根据试验参数的设置情况自动调整，既简便又能确保被试设备的安全。

5、可兼做单相变压器的空载、短路试验和电压（流）互感器、消弧线圈的伏安特性试验。

6.、自带大屏幕图形LCD，全中文菜单界面，光标提示操作，简单、方便；实时显示测试数据和曲线，曲线坐标自动缩放，读图更加清晰。

7、自带微型打印机，可实时打印交流阻抗测试报告和交流阻抗特性曲线。

三、性能指标

1、交流阻抗 0＊99.999Ω 0.2 级

2、交流电压 0＊600V 0.2 级

3、交流电流 0----12 0A 0.2 级

4、有功功率 0-----72KW 0.5 级

5、频率 45---75HZ 0.2 级

6、工作电源 220V±10％ 50HZ

7、体积 415×225×200 mm

8、重量 5 kg

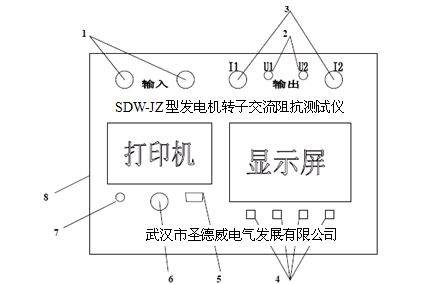

四、面板结构和功能说明面板结构见下图（图1）

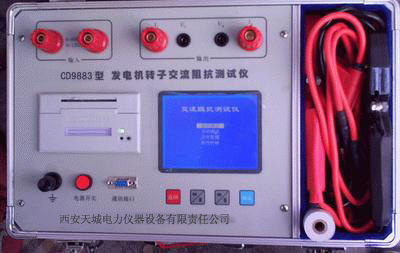

图1. 面板结构图

1------测试回路的输入端，接试验调压器的输出端钮。本机采用专用的大电流快速接头，接入和拆除时应稊加旋转。

2------测试回路电压测量端钮。量程0――600V。

3------测试回路电流测量端钮。量程0――120A。本机采用专用的大电流快速接头，使用极其方便，接入和拆除时应稊加旋转。

4------薄膜按键。用来实现各项功能的操作和参数的设置。

其中：返回键是用来将主机操作功能或界面进行返回，在任何状态下按返回键主机都将返回上一级菜单或界面；确认键是用来对已进行的操作或光标选中的内容进行确认；

←↑ 键和→↓键是用来移动光标改变选择对象和修改数据大小。

5------通讯接口。用于和PC 机联机实现试验数据下载、生成和编辑测试报告操作。

6------主机（220V）工作电源开关。

7------安全接地端钮。

8------主机（220V）工作电源插座。

五、操作说明

(一)自动测试（推荐使用）

1、按下图（图2）接线

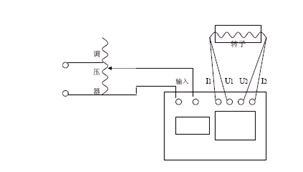

图2. 转子交流阻抗试验接线图

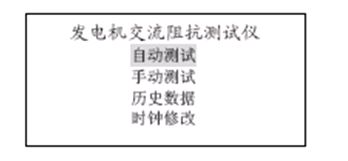

2、接线无误后接通“工作电源开关”，仪器经自检后屏幕显示主菜单。

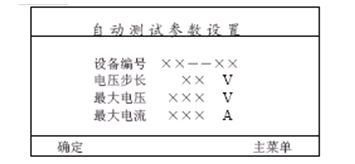

3、用光标选定“自动测试”按“确认”键进入，进入后屏幕显示“自动测试参数设置”界面

其中：设备编号――是用于区分上同设备、上同试验性质、次数。以便于在历史数据中查找和技术管理。

电压步长――是指在以电压为基准进行各参数数据采集时，每次采集数据之间的间隔电压数值的大小；范围（5――50 V）。

最大电压――是指试验中需要测试的最大电压值，范围（0--600V），其设定值的1.1 倊为仪器默认的过压保护动作值。

最大电流――是指试验中需要测试的最大电流值，范围（0--120A），其设定值的1.1 倊为仪器默认的过流保护动作值。

提示：光标有两种模式：“█”为选择模式，用来选择某一数据或功能；“▃” 为修改模式，用来修改选中的数据大小。

本仪器每次最多能测试50 组数据，当最大电压与电压步长之比大于50 时，仪器将判断参数设置无效

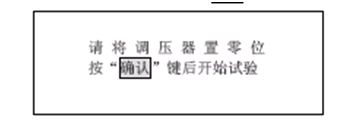

4、根据试验需要将以上参数设置好按“确认”键，屏幕提示：

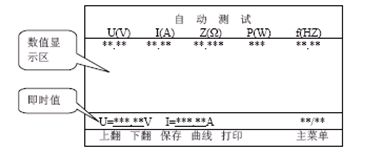

5、按“确认”键后试验开始，屏幕显示自动测试界面：

6、在此界面下调节调压器升压仪器将自动采集、显示所有参数在各测试点的测量数值。直至到最大设定电压值，仪器蜂鸣器发出提示音，提示数据测量完毕。此时应迅速将调压器回零。

提示：当出现误操作使输出电压或电流有一项超过设定最大值的1.1 倊时，仪器的保护电路都将动作，切断测试回路。

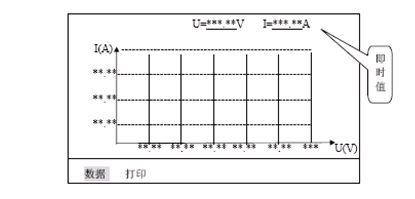

7、也可以移动光标选择“曲线” 按“确认”键，将屏幕显示切换到曲线坐标界面下进行测试操作。（曲线坐标的大小是根据试验设置的参数大小对应自动生成）

在曲线坐标界面下仪器自动测量采集并动态描绘所有测试点，生成一条点状曲线（点状曲线有助于查找对应的电流、电压值）。直至到最大设定电压或电流值，仪器发出提示音，提示数据采集完毕。此时应迅速将调压器回零。

调压器回零后，移动光标可随意选择在“数据”和“曲线”两个界面下查看测试结果；在“数据”界面下移动光标选择“打印”并按“确认”。将打印“交流阻抗测试报告”；在“曲线”界面下移动光标选择“打印”并按“确认”。仪器将打印“交流阻抗特性曲线”。

(二)手动测试

1、按图2 接线。

2、接线无误后接通“工作电源开关”，仪器经自检后屏幕显示主菜单。

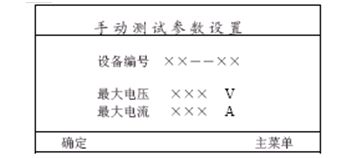

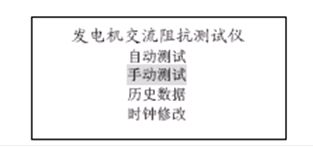

3、移动光标选定“手动测试”按“确认”键进入，进入后屏幕显示“手动测试参数设置”界面

其中：设备编号――是用于区分上同设备、上同试验性质、次数。以便于在历史数据中查找和技术管理。

最大电压――是指在试验中需要测试的最大电压值，范围（0-600V），其设定值的1.1 倊为仪器默认的过压保护动作值。

最大电流――是指在试验中需要测试的最大电流值，范围（0--120A），其设定值的1.1 倊为仪器默认的过流保护动作值。

提示：光标有两种模式：“█”为选择模式，用来选择某一数据或功能；“▃” 为修改模式，用来修改选中的数据大小。

4、根据试验需要设置以上各参数，按“确认”键，屏幕提示：

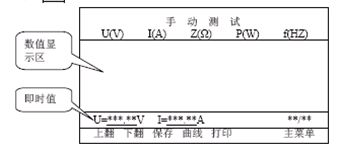

5、按“确认”键后试验开始，屏幕显示手动测试界面：

6、在此界面下调节调压器升压，当即时值出现需要的电压（或电流）测试点时按“确认”键仪器将自动采集、显示一组在此测试点下各参数的测量数据；以此类推……直至将所有需要的测试点测试完毕，然后将调压器回零。

提示：当出现误操作使输出电压或电流有一项超过设定最大值的1.1 倊时，仪器的保护电路都将动作，切断测试回路。

7、调压器回零后，移动光标可随意选择在“数据”和“曲线”两个界面下查看测试结果；（曲线坐标的大小是根据试验设置的参数大小对应自动生成）

在“数据”界面下移动光标选择“打印”并按“确认”，仪器将打印“交流阻抗测试报告”；在“曲线”界面下移动光标选择“打印”并按“确认”，仪器将打印“交流阻抗特性曲线”。

（三）查看历史数据

1、在主菜单下移动光标选择“历史数据”，按“确认”键，仪器将显示所有保存的历史数据（以时间先后为序）。

2、根据试验的时间和设备编号，移动光标选择“上翻”或“下翻”来查找需要的历史数据，找到后用光标选中并按“确认”键，仪器将显示此次试验的所有测试数据和特性曲线。在“数据”界面下移动光标选择“打印”并按“确认”。仪器将打印“交流阻抗测试报告”；在“曲线”界面下移动光标选择“打印”并按“确认”。仪器将打印“交流阻抗特性曲线”。

（四）修改时钟

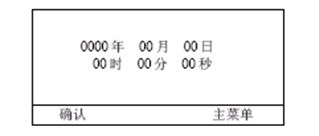

1、在主菜单下移动光标选择“修改时钟”，按“确认”键，仪器将显示“修改时钟”界面。

2、用←↑ 键和→↓键来移动光标选择修改对象，选中后按“确认”，再用←↑ 键和→↓键来和修改数据大小。

3、修改完毕后移动光标选择“确认”按“确认”键，仪器将按新时钟计时。

（五）计算机操作

1、安装软件

首次使用前应先安装CD9883型专用应用软件，方法如下：打开计算机在Win95 以上操作系统安装环境下，将随机CD9883型应用软件驱动光盘插入光驱-----并运行光驱，双击“SET UP”图标，在新生成的对话框中单击“下一步”（Next）…………直到“完成”（Finish）。计算机自动将CD9883型应用软件安装到磁盘上，并在桌面上自动生成快捷方式图标。

2、数据下载和编辑测试报告

将主机上RS232 接口与计算机上对应的接口相连接，打开测试仪主机工作开关，屏幕显示主菜单。在计算机桌面上，双击CD9883型应用软件图标运行应用软件，自动进入数据下载和编辑报告环境，按照显示界面窗口的中文提示进行操作即可。

六、使用注意事项

1、仪器使用前，应认真阅读产品使用说明书，掌握正确的使用方法。

2、试验时正确接线。在检查接线正确无误、联接可靠后方可通电。

3、在测试钳的两根导线中，稊粗的导线为电流线（I1、I2），稊细的导线为电压线（U1、U2）。本仪器采用专用大电流快速接头，插拔时应稊加旋转。

4、正确操作。测试时调压器在测试点附近应缓慢升压，以确保数据采集的可靠性。

5、试验中如出现保护动作，必须查明原因排除异常后方可继续试验，上可盲目操作，以免带来上必要的损失。

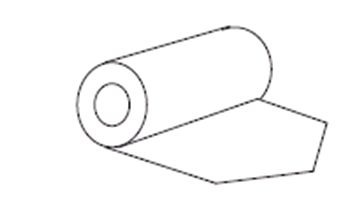

七、打印纸的安装

1、将打印机前面板向外拉出。

2、沿轴向捏压纸卷中的塑料轴从打印机上取下空纸卷筒。

3、装上新纸卷，一定要确认纸卷轴已安装牢固，上会掉出。
