CD9890全自动电容电感测试仪
使 用 说 明 书
西安天城电力仪器设备有限公司
地址：西安市高新区高新六路43号1-20803室
电话：029---82099589 邮编：710075
网址WWW.xatcw.com E-mail:xatcw@163.com
目 录
1. 概述 ……………………………………………………… 2
2. 主要功能与特点 ………………………………………… 2
3. 主要技术指标 …………………………………………… 2
4. 面板及各功能键介绍 ……………………………………3
5. 测试的接线及操作方法……………………………………3
6. 仪器使用注意事项 ……………………………………… 8
7. 仪器成套性…………………………………………………8
8. 售后服务……………………………………………………8
一 、概述
电力系统为了减小无功损耗，通常采用并联电容器组的方法来提高功率因素。在实际应用中，电容器补偿装置事故率比较高，这是由于电容器装置工作状态的特点决定的。所以定期对电容器装置检测，早期发现电容器缺陷，避免故障扩大，是十分重要的。
而在现场电容器都是成组并联的，所以用一般电容表需将引线拆除后才能测量，工作量大，而且容易造成接线错误。我公司研制的CD9890全自动电容电感测试仪在不拆线的状态下，测量成组并联着的单个电容器，同时也能够测量电感和电流，接线方便，操作简单，大大提高了现场测试的效率。也可避免拆装引线带来的出错可能性。
二 、仪器的主要功能及特点
1. 电容的测量：仪器可不拆线测试成组电容中的单个电容,测试方便。显示测试的电容结果的同时显示测试的电压,电流,功率,频率。
2. 电感的测量：仪器显示测量的电感值并同时显示测量时施加的电压,电流,功率,频率。
3. 电流的测量：显示电流的同时显示电流的频率。
4． 仪器大屏幕液晶显示。仪器中文菜单,中文提示,操作简单。
5． 仪器自带打印机,可打印显示数据,内置存储器,掉电不丢失,仪器可存储20组数据。
6． 永久日历、时钟功能,可进行时间校准。
7． 试验电源设有过电流保护，电源输出短路不会损坏仪器。
三、主要技术指标：
1． 测量范围及精度:
可测电容范围： 2uF～20uF ±（1%读数+0.1%满度）
20uF～200uF ±（1%读数+0.1%满度）
200uF～2000uF ±（1%读数+0.1%满度）
可测电感范围： 5mH～50mH ±（3%读数+0.2%满度）
50mH～500mH ±（3%读数+0.2%满度）
500mH～5H ±（3%读数+0.2%满度）
可测电流范围: 0.1A～20A ±（1%读数+5个字）

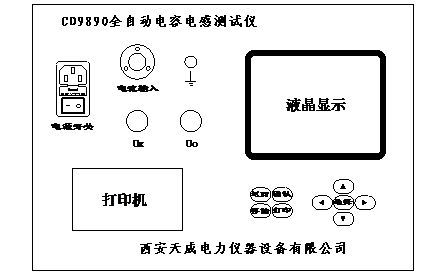

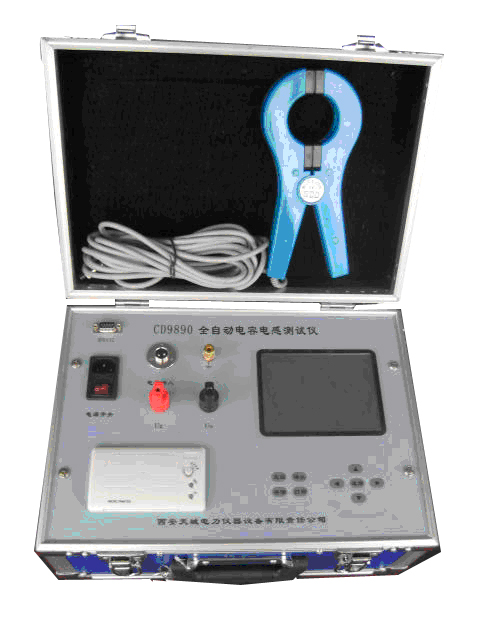

四、面板及各功能键的介绍
1．↑、↓、“选择”键：在菜单选择状态下用来选择测试项；在参数输入状态下 ↑、↓用来改变数值大小“选择”键用来改变输入项；时间校正状态下用来改变数值大小；在读取记录状态用来选择第几次记录。
2． ←、→ 键：在参数输入状态和时间校正状态下用来改变输入参数位。
3． 确认键：在菜单选择状态和参数设置状态用于确认选择并进入下一界面。
4． 返回键：按“返回”键返回上一级菜单用于重新选择测试项目或新参数的输入。
5． 存储键：在测量状态下存储当前的测试结果，同时保存测试的时间和变压器的相关参数。
6． 打印键：在测试状态, 按“打印”键打印显示屏显示的数据。
7． AC220V： 电源插座,开关及保险管位置。
8． 各接线端子：用于连接测试线（具体接线使用见后面接线方法）。
9． 端子：仪器接地端子。
五 测试的接线及操作方法

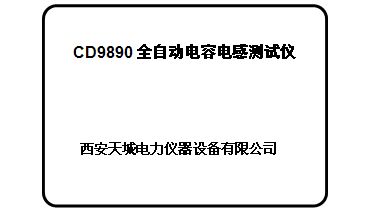

1．接好测试线及电源线，打开仪器电源后，显示如下界面：

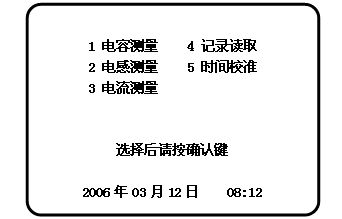

2． 按任意键或等待5秒进入下面界面
3. 按“选择”键选择项目，按“确认”键进入
1)电容的测量
错误！未找到引用源。测试方法：

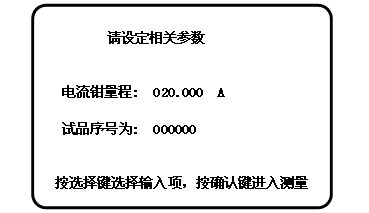

选择电容测量后，按“确认”键进入电容参数界面
在参数输入状态下，按 “选择”键 选择输入项，←、→ 键用来选择输入位，↑、↓键用来改变输入位数值的大小。按“确认”键进入测量状态。

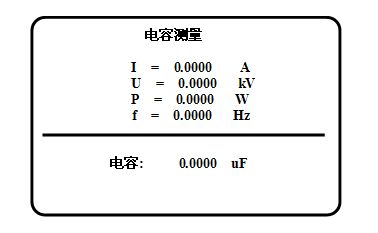

当选不同量程的电流钳时需改变电流钳量程,标准配置为20A 电流钳,为仪器默认设置。输入相关参数后按“确认”键进入电容测量， 测量界面为
在此测量界面按“打印”键可打印数据，按“存储”键存储数据及相关设置，按“返回”键返回菜单。

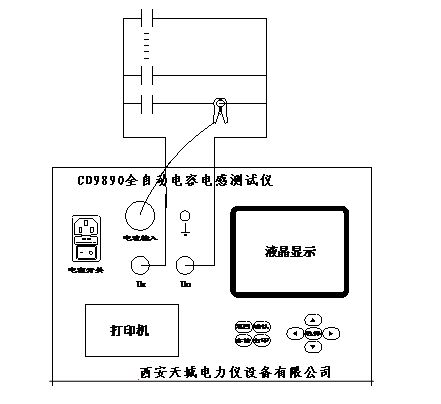

错误！未找到引用源。接线方法：
电压输出端接被测电容或电容组两端,电流测试钳夹住电容端子的引线。
2) 电感的测量
错误！未找到引用源。测试方法：

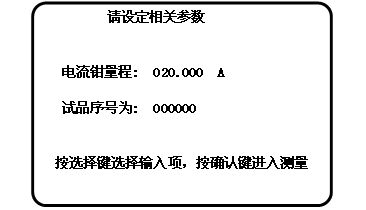

选择电感测量后，按“确认”键进入电感参数界面
在参数输入状态下，按 “选择”键 选择输入项，←、→ 键 用来选择输入位，↑、↓键用来改变输入位数值的大小。按“确认”键进入测量状态。
当选不同量程的电流钳时需改变电流钳量程,标准配置为20A 电流钳,为仪器默认设置。

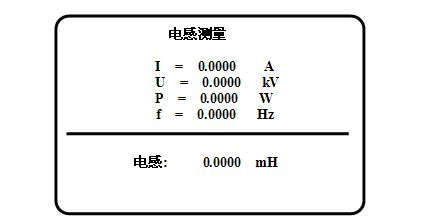

输入相关参数后按“确认”键进入电感测量， 测量界面为
在此测量界面按“打印”键可打印数据，按“存储”键存储数据及相关设置，按“返回”键返回菜单。
错误！未找到引用源。接线方法:
电压输出端接被测电感两端,电流测试钳夹住电感端子的引线。
3) 电流的测量
错误！未找到引用源。测试方法：
选择电流测量后，按“确认”键进入电感参数界面
在参数输入状态下，按 “选择”键 选择输入项，←、→ 键 用来选择输入位，↑、↓键用来改变输入位数值的大小。按“确认”键进入测量状态。
当选不同量程的电流钳时需改变电流钳量程,标准配置为20A 电流钳,为仪器默认设置。

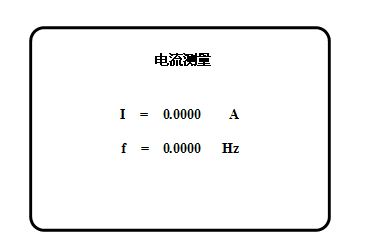

输入相关参数后按“确认”键进入电流测量， 测量界面为
在此测量界面按“打印”键可打印数据，按“存储”键存储数据及相关设置，按“返回”键返回菜单。
错误！未找到引用源。接线方法:
电流测试钳夹住电流线。
4) 记录读取:

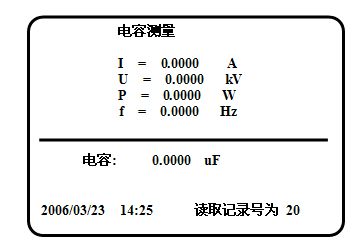

选择记录读取后按“确认”即进入记录读取界面
显示时间为记录数据的时间，按“选择”键、“↑”、“↓”键，可察看其他记录，按“打印”可打印数据，按“返回”键返回。

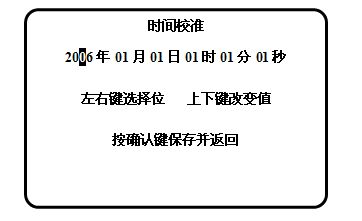

5) 时间校准
在此状态下按“←”、“→”键选择位，“↑”、“↓”键改变值，按“确认”键保存并返回。需注意有错误输入时按“确认”键后不会返回。
六、 仪器使用注意事项
1、 测量时不允许电压的两个输出端子短路。
2、 使用仪器时请按本说明书接线和操作。
3、 接地端子或电源线中的接地端应就近可靠接地。
4、 内存最多可储存20次测量结果，超过20次时最早的记录将被覆盖，请 注意及时抄录。
5. 仪器出现故障，请及时和本公司联系，不要自行开机拆卸。
七、仪器成套性：
测试仪主机 一台
测试线 一套
三芯电源线 一条
保险管（8A） 三个
打印纸 二卷
说明书 一本
测试报告 一份
合格证 一张
保修卡 一张
八、售后服务：
本产品自售出之日起保修三年，终身维护。
如发现仪器有不正常情况或故障，不要自行开机拆卸，请与我公司及时联系，以便为您安排最便捷的处理方案。
|
