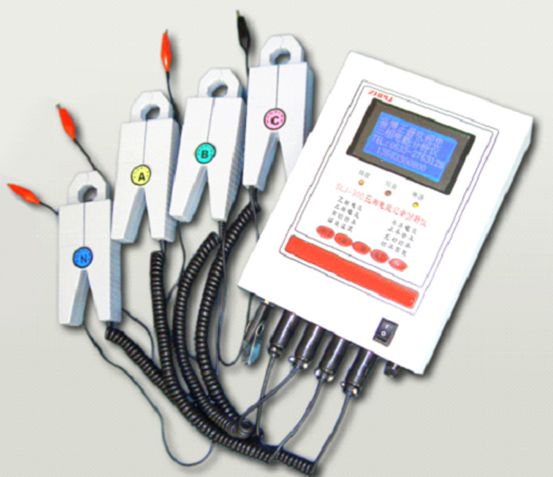

CD-300三相电能记录分析仪
一、用途
解决人工调整线路偏相中观测难、记录难、校准难的三大难题。本仪器采用U盘作为记录存储体，因此可实现长时间、无间断的对三相电流、三项电压及零序电流等数据进行检测、记录和存储，并可将将记录的数据导入到计算机中，由上位机程序对导入的数据自动进行分析、处理后，以图表的形式将三相电流的大小形象直观的显示出来，并计算出三相不平衡率。它解决了长期以来依靠人工查看三相负荷不够及时、准确，难以对三相供电线路进行平衡调整或匹配，容易产生线路损耗的问题。对准确调整三相负荷，有效降低线损，提供有效的参考依据。本仪器采用便携式设计，配套互感器采用开口式钳形电流互感器，使用安装或拆卸十分方便，只用一台仪器便可对多个地点进行巡回监测，节约人力、物力，提高工作质量和工作效率。
二、仪器选型
CD-300型适用于三相电流、零序电流、三相电压、有功功率、无功功率、功率因数及环境温度的检测。
电流钳形互感器型号：
100A/100mA型测量范围0―250A 口径20mm
200A/100mA型测量范围0―500A 口径20mm/40mm
300A/100mA型测量范围0―800A 口径40mm
三、主要技术指标
1、额定工作电压： AC 220V 50Hz
2、工作温度范围： -20℃— +50℃
3、相 对 湿 度： <90%
4、U盘存储时间： >1年
5、采 集 间 隔： 1―60分钟(可设置)
6、检 测 电 流： 0―800A(与选择的电流互感器有关)
7、精 度： 2级
8、检 测 参 数： 电 流——输入三相电流0—800A/每相
零序电流——输入零线电流0—800A
电 压——输入三相线电压 AC100—500V/每相 50Hz
四、主要功能
- 三相电流的检测
- 零线电流的检测
- 设备温度的检测
- 三相电压、有功功率、无功功率、功率因数的检测
- 可对记录数据进行长期存储
- 大屏幕液晶显示，显示更加直观，操作方便
- 通过U盘传递采集数据
- 通过上位机进行数据分析，并自动绘制出参数波形
五、操作方法
接通电源后，打开设备开关。通过面板上的“功能设置、+键、-键、确定、退出”五个功能键进行操作。
1、参数设置
在主设置菜单下，按“功能设置”键，使箭头指向“参数设置”，再按“确定”键进入参数设置菜单，若无须修改可按“退出” 键退出参数设置菜单，若须修改可按“功能设置”键移动箭头会分别指向设备号码、存盘间隔、倍比，再通过按“+键、-键”修改相应的数值。
设备号码是用户根据自己的需要为这次的数据采集而编的号码，以便于过后的存储和分析，设备号码的范围是1—255。
存盘间隔是用户根据自己的需要为这次的数据采集而设定的，有效值1—60分钟，表示仪器采集存储的间隔时间。
倍比表示所采用的钳形互感器的变比，本仪器可选配三种变比的互感器，并可通过面板将所用互感器的型号显示出来：
面板显示“100/100”对应配用100A/100mA的互感器;
面板显示“200/100”对应配用200A/100mA的互感器;
面板显示“300/100”对应配用300A/100mA的互感器;
???/???备用(表示可选)。
2、时间设置
在主设置菜单下，按“功能设置”键，使箭头指向“时钟设置”，再按“确定”键进入时钟设置菜单，若无须修改可按“退出” 键退出时钟设置菜单。若须修改可按“功能设置”键移动箭头会分别指向年、月、日、时、分，再通过按“+键、-键”修改相应的数值。
3、温度设置
在主设置菜单下，按“功能设置”键，使箭头指向“温度设置”，再按“确定”键进入时钟设置菜单，若无须修改可按“退出” 键退出温度设置菜单。若须修改可通过按“+键、-键”修改相应环境温度，最后点“确定”保存数据退出温度菜单。
六、仪器安装
1、将四个钳形互感器对应仪器上的A、B、C、零线三相接口插好并紧固。
2、将仪器固定在配电盘适当的位置上。
3、插入U盘。
4、接通电源，打开仪器开关。
5、将四个钳形互感器对应卡入配电盘负荷线路低压侧A、B、C、零线三相四线上。
6、将四个钳形互感器上的鳄鱼夹引线须对应接在同一相上。
注意：
1、在正常使用前必须进行必要设置。如时间设置、设备号码设置、存盘间隔设置，倍比设置。否则会造成严重的使用错误!
2、每次安装完后请确认U盘是否插好，以免发生存盘错误。
3、存盘时，请勿拔u盘，否则将产生工作异常。
4、出现异常时，重新开关一次电源。

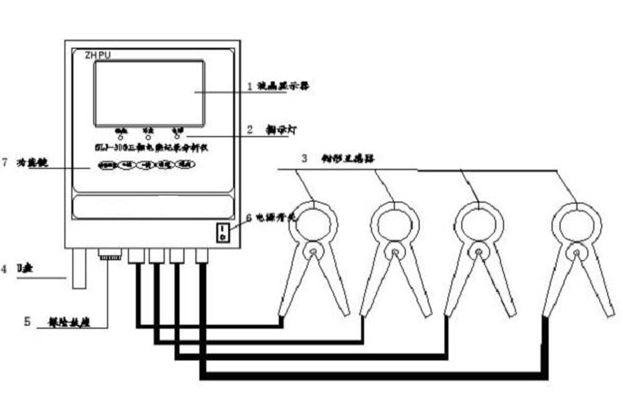

图1.仪器部件说明
1、 液晶显示器：显示监测参数
2、 指示灯：状态显示
3、 钳形互感器：监测三相电流、零序电流及三相电压值
4、 U盘：存储监测记录数据
5、 保险丝座
6、 电源开关
7、 功能键：设置修改参数

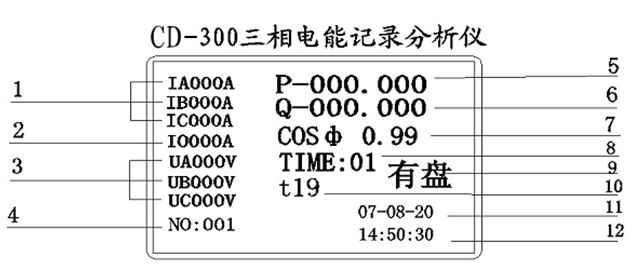

图2.液晶显示器示意图
1、三相电流实时监测值
2、零序电流值
3、三相电压实时监测值
4、仪器编号：监测多台台区时，便于区分被监测变压器
5、有功功率
6、无功功率
7、功率因数
8、存盘间隔时间：监测的数据存入U盘的间隔时间，1-60分钟可选
9、U盘状态：U盘正常接入显示有盘，否则显示无盘
10、当前温度
11、日期： 年-月-日
12、时间： 时:分:秒

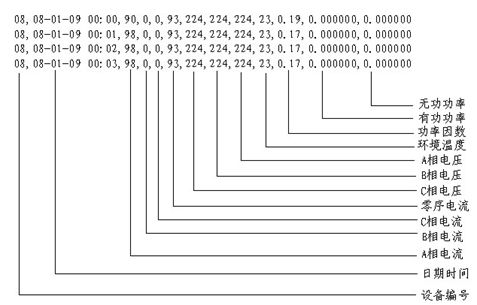

图3.U盘数据记录格式
