一、产品概述
CD9838避雷器参数多功能检测装置，依据相关试验标准及多种检测方法，适应于现场不同条件下针对避雷器做全性能检测，具备有“避雷器交流参数测量”、“避雷器直流参数测量”、“避雷器带电测量”、“校验计数器”、“校准电流表”多种测试功能，能测量出无间隙金属氧化物避雷器（MOA）在持续运行电压下的全电流值及阻性电流基波分量值；能测量出阻性电流峰值达到MOA额定分量值时的工频参考电压；能检测出带电运行MOA运行电压值、泄漏电流值、运行电压与泄漏电流之间的相位角度及阻性电流基波分量值；能测量出MOA避雷器在U1mA及0.75U1mA状态下的直流参数；又能测量出放电计数器的放电性能；又能校验交流泄漏电流表的准确性。
该装置应用专用监测软件，能综合分析出金属氧化物避雷器、计数器、泄漏电流表整套装置在电网中的运行状态，判断出避雷器整套装置设备在电网运行中的潜在缺陷。通过急时安排检修排除避雷器缺陷后，使得避雷器整套装置能有效可靠释放因雷电等高压冲击产生的破坏性高电压脉冲，降低了高压电气设备损坏的故障率，提升了电网大动脉能安全运行的可靠性，体现出极大的社会效益和经济效益。
二、本装置具备优势
◆本装置采用10.1 寸彩色触摸大屏幕显示，全中文菜单操作，使用简便直观。
◆本装置设计有高精度真有效值测量电路，在发生畸变的交流泄漏电流波形状态下，能确保测量出有效值数据准确可靠。
◆本装置具备有测量避雷器、计数器、泄漏电流表多种方法与一身，能综合分析判断避雷器技术性能。
◆本装置设计有专用与试验的交直流分压器，现场测试操作方便、安全可靠。
◆本仪器设计有USB接口，具备有蓝牙wifi通讯功能
◆本仪器设计有微型打印机，在现场直接打印输出测量数据
三、主要技术指标：
（1）交流电压测量范围：0～120kV（峰值/ ），分辨率0.1kV；准确度：≤1%
（2）交流电流及阻性分量测量范围：0～20.000mA，分辨率0.001mA；准确度：≤0.5%
（3）直流电压测量范围：0～（±）120.0kV（平均值）；分辨率0.1kV；准确度：≤1%
（4）直流电流测量范围：0～（±）20.000mA（真有效值），分辨率0.001mA；准确度：≤0.5%
（5）整体测量误差：≤1%

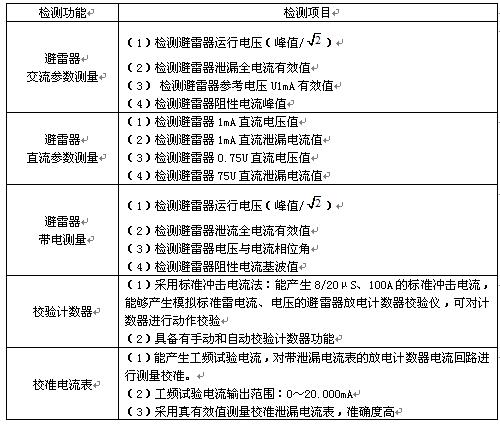

四、主要测试项目：
