一、 产品概述

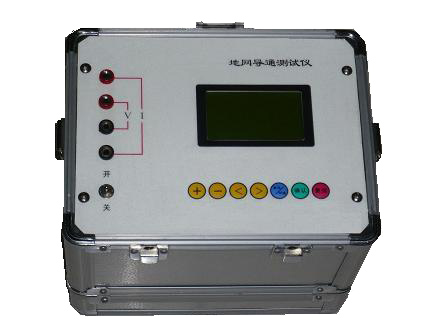

电力设备的接地引下线与地网的可靠、有效连接是电力设备安全运行及操作人员人身安全的根本保证。虽然在制作接地装置时，已对接地引下线连结处做了必要的防腐处理，但位于土壤中的连结点，仍会长期受到潮湿等因素的影响，出现接点腐蚀、开断、松脱等现象，导致接地引下线与地网接触点电阻值增大，不能达到电力规程的要求，使设备在运行中存在不安全隐患，严重时造成设备脱开地网运行。基于此并依据《中华人民共和国电力行业标准及电力设备预防性试验规程》DL/T475-2006，我公司在分析、总结国内外同类产品性能优缺点后，经过大量设计、试验研制出精确、方便、快捷的CD9863系列异频地网导通（电阻）测试仪（也称接地装置电气完整性测试）。可用于对电力设备接地引下线与接地网或相邻设备之间导通电阻值的精确测量。
二、 产品特点
1．采用异频源测试，彻底解决了交流干扰。
2．采用异频小电流测试，从而可采用干电池工作。
3．使用DDS、数字选频、梳状滤波等新技术确保了测试精度。
4．超强的抗干扰性能。
5．可以测试纯电阻（相当于毫欧计）。
6．大容量数据存储。
7．采用大屏幕液晶，显示界面美观，易懂。
8．仪器不用接交流电源，使仪器使用更安全。
9．自恢复过流/过热保护功能，使仪器使用更安全。
10．具有自检测节电功能。
11．采用便携式设计，体积小，重量轻，携带方便。
三、技术参数：
|
测量范围 |
0—1000mΩ |
|
最小测量分辨率 |
1mΩ |
|
测量精度 |
±1.0％ ±5dgt |
|
存储容量 |
2000组 |
|
显示器 |
128×64点阵图形LCD |
|
体积 |
100X20X160 |
|
重量 |
2．2KG |
四、测试操作：
A、 将电流/电压线负极与地网参考点可靠连接。
B、 将电流/电压线正极（红夹子）与待测设备可靠连。
C、 仪器自动选择测量档位。
D、 按“存储/查询”键进行存储/查询转换。
E、 按“+”、“-”、“<”、“>”修改存储/查询序号。
F、 存储/查询序号设置好后，按“确认”键即可完成存储/查询。
G、 查询结果显示在显示屏的右边（测试时间、导通电阻）。
H、 如不修改存储序号，则存储序号每存储一次自动加一。
五、注意事项：
1． 电流线/电压线正负极必须正确可靠连接。
2． 如设备表面有锈蚀、油漆等建议先对表面进行处理。
3． 本仪器存储容量为2000组数据，如超过2000则会由前向后覆盖以前存储的数据。
4．若仪器出现故障，或在使用过程中存在疑问，请及时与本公司联系，不得私自拆卸。
六、工作电源：12V（8节1号电池） 功耗 ：小于3W
七、仪器附件：
A、电源线 1根
B、测试线 1套
C、说明书 1本
D、合格证 1个
八、测量结果判断标准：
测量数值判断标准：（依据DL/T 475-2006）
|
测量数值（mΩ） |
状况 |
解决方法 |
|
50 mΩ以下 |
良好 |
|
|
50mΩ－200 mΩ |
一般 |
在以后测量中重点关注其变化，重要
设备宜在适当时候检查处理。 |
|
200 mΩ－1 Ω |
不佳 |
对重要设备应尽快检查处理，其他设备
宜在适当时候检查处理。 |
|
1Ω以上 |
严重 |
所测设备与主地网未连接，应尽快检查
处理。 |
|
独立避雷针的测量值应在500mΩ以上。试中相对值 |
地网导通（完整性）测试仪
―――――大电流法与异频法的比较
电力设备的接地引下线与地网的可靠、有效连接是电力设备安全运行及操作人员人身安全的根本保证。测试标准见《中华人民共和国电力行业标准及电力设备预防性试验规程》DL/T475-2006第三页（5.1），基本要求为：精度 ±1.0％分辨率：1mΩ。
‘大电流’法是一种古老的测试方法，已经使用几十年了，主要是通过消耗大电流提高测量信噪比。U=I*R，I越大则采集到的信号越大，同等条件下50HZ干扰对测试的影响就越小，原理简单。缺点是要消耗大电流（即能源），设备笨重，测试地网上设备的导通性时需要频繁的拉220V电源，使用220V增加了安全危险。
‘异频法’是随着电子技术的发展，特别是数字滤波技术的快速发展，近十年才由国外发明的一种新测试方法。该方法采用不同于50HZ的测试信号，彻底避开了50HZ的干扰，测试精度高，仪器因技术改进体积大幅度减小，不用220V电源，采用干电池工作，搬动方便。带日历，可存储测量数据，液晶显示，具有睡眠节电功能。 |
