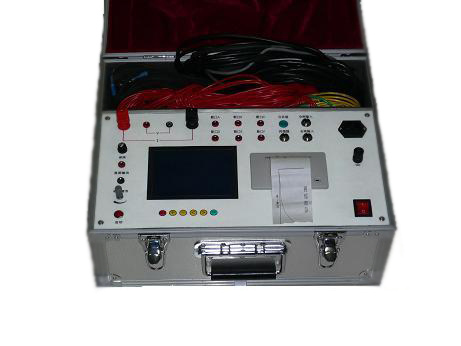

CD9810系列高压开关测试仪
一、 仪器简介
该系列高压开关测试仪是我公司为适应现场测试高压开关机械特性及其他参数的需要，依据高压开关动测试仪的新技术标准开发研制的最新专用仪器。它以单片机为核心，首创性的采用CPLD存贮转鼓式采样技术，其主要特点是采用旋转式传感器,传感器安装方便，测试精度高，一机多用。采用汉字显示结果并可打印输出测试曲线、测试参数，具有智能化、功能多、数据精确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点，适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的测试。
该系列高压开关测试仪，充分考虑到用户使用方便，部分不同型号国内首创内置了开关操作电源，回路电阻测试仪。一台仪器相当于三台仪器的功能。
本仪器在采用光电隔离等硬件抗干扰措施的同时，还采用了软件抗干扰措施，使整机工作稳定可靠。本仪器是变电站、开关生产研制单位、电力工程建设公司进行高压开关的研制开发、检验测试、安装调试、检修测试的理想工具。
二、测试功能
a、开关机械特性
1、 六个断口的合（分）闸时间；
2、 主辅配合时间；
3、 动触头行程；
4、动触头超行程；
5、 合（分）闸不同期；
6、弹跳时间；
7、刚合（分）速度；
8、合（分）闸最大速度；
9、 合（分）闸平均速度；
10、 自动重合闸无电流间歇时间及金属短接时间。
b、低操作电压：
分（合）闸低操作电压。(相应型号)
c、测试回路电阻。(相应型号)
三、技术指标
1、开关操作电源：0—220V（≤10A）；
2、同时测试断口数：≤6；
3、最大测量速度：不大于20m/s，精度：0.01m/s
测量行程：不大于1000mm，精度：±0.1mm
最大测试时间：99.99s，分辨率：0.1ms
最小动作同期差0.1ms ,测试六通道，测速一通道
输出显示分合闸曲线、各个断口分合闸波形。
输出方式：大屏幕液晶显示、全汉字输出，面板式打印机
4、回路电阻测试电流：100A/200A
回路电阻测试精度：±0.5%±5RDB
回路电阻测试范围：0-2000µΩ
5、低操作电压测试精度：0.1V
四、 工作条件：
电源：AC220±10%，频率50HZ；
工作环境温度：-10℃~40℃；
相对湿度：〈80%。
五、 整机特点：
1、自动判别、报警开关操作中的不成功操作；
2、实时显示开关分合状态，自动判断断口个数；
3、一次操作便可获得六个断口的所有测量数据；
4、测量结果以中文方式全部显示在屏幕上，并可显示时间—行程曲线
各个断口分合闸波形；
5、所有测量数据、曲线可打印输出；
6、对辅触头电阻适应范围大，电阻值在500Ω~2kΩ内均可测试；
7、抗干扰能力强，可在较强的电磁场中正常工作；
8、可存贮16组测试数据；
9、 本仪器依据标准GB1984-89《交流高压断路器》、GB3309-89《高压开关设备常温下的机械特性试验》。
10、可以测试回路电阻
11、可以测试低操作电压 |
