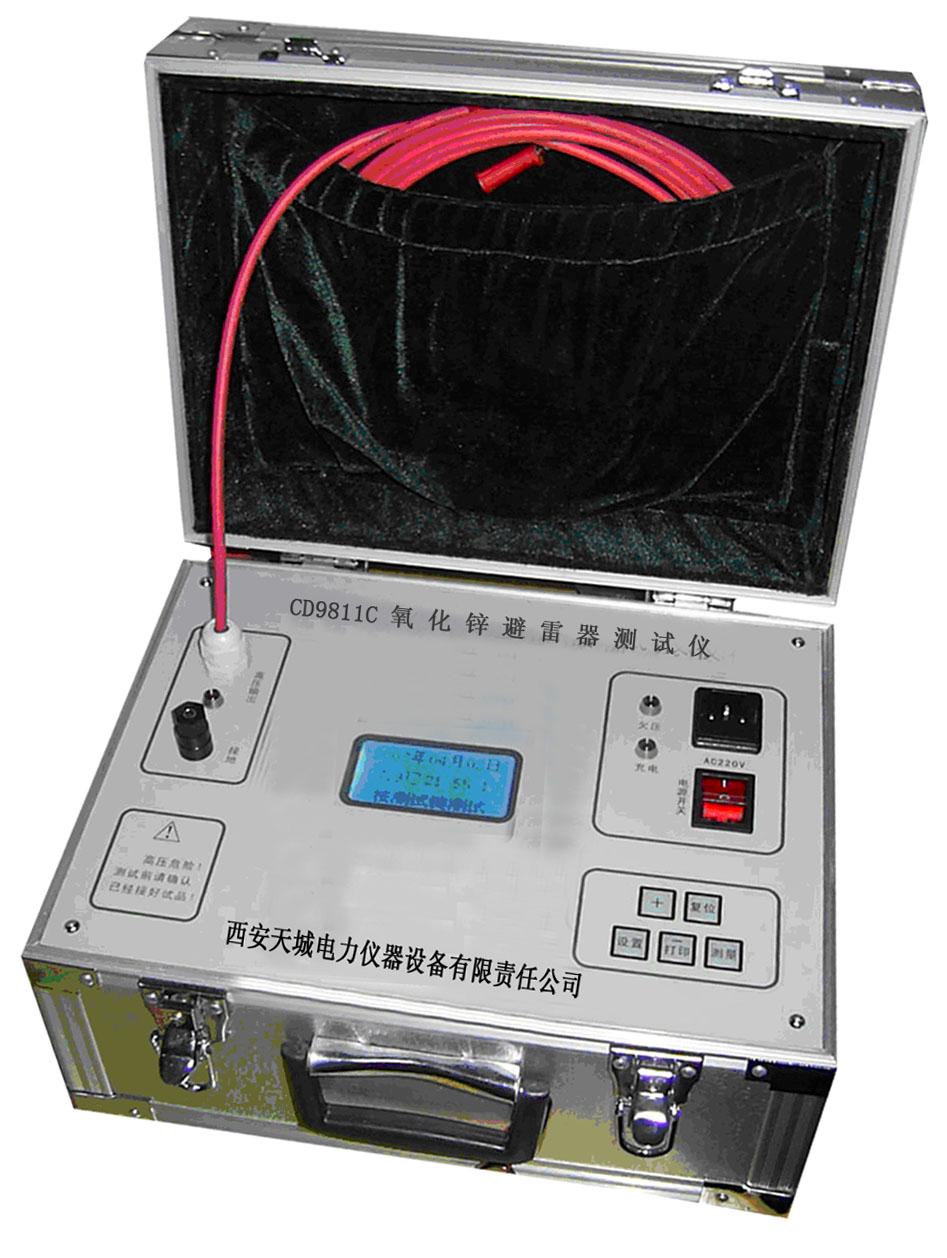

CD9811氧化锌避雷器直流参数测试仪
一、概述
CD9811C氧化锌避雷器直流参数测试仪是专门用于检测10kV及以下电力系统用无间隙氧化锌避雷器MOA阀电间接触不良的内部缺陷，根据《电力设备预防性试验规程》DL/T596-1996中14.2的规定，发电厂、变电所在每年雷雨季前和必要时应该对金属氧化物避雷器做直流1mA电压（U1mA）和0.75 U1mA下泄漏电流的检测。
本公司根据实地测量需求对仪器进行了改进，将直流高压电源、测量和控制系统有机结合，缩小仪器体积，减轻重量。是电力系统以及氧化锌避雷器生产厂现场检验必不可少的设备。
二、产品技术参数
1、 测量范围：电压：0～30kV 电流：0～1000μA
2、 分辨率：电流：0.5μA 电压：0.1 kV
3、 内置电源充电时间：2-3小时
4、 内置电源使用时间：≥4小时
5、 环境温度：-10℃～50℃
6、 相对湿度：25℃时≤85％
7、 海拔高度：＜1000M
8、 电源电压：220V±10％
9、 电源频率：50±1HZ
10、 外形尺寸：310（长）×230（宽）×180（高）mm
11、 重 量：约6kg
三、性能特点
1、内部电源：可使用AC220V交流电，也可由内置充电电池供电使用。
2、使用方便：测量数据显示直观。
3、测量准确：全数字化处理，内建精密数学模型，测量精度高，测试结果重复性好。
4、携带方便：高度、体积、重量仅为同类产品的3 0 %～7 0 % ， 携带方便。

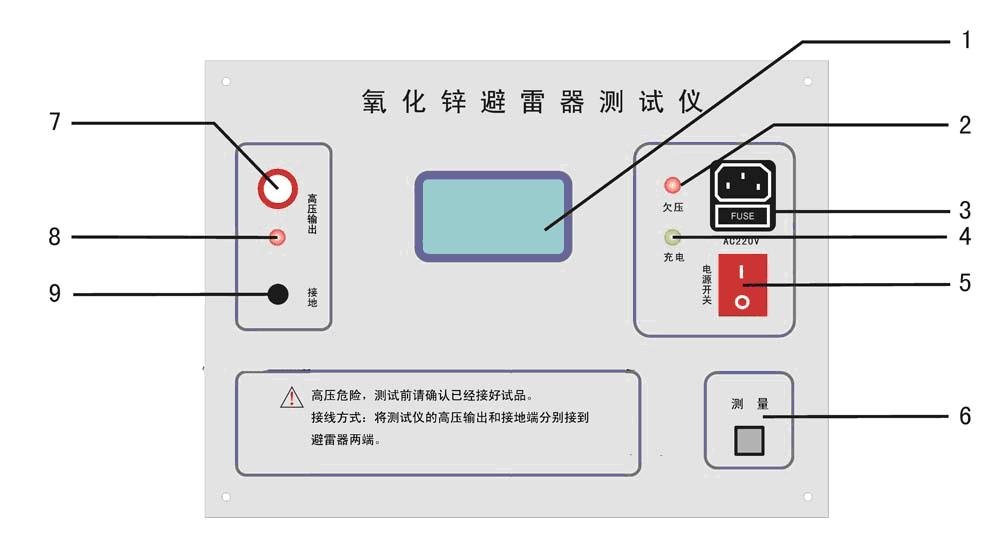

四、面板功能介绍
图1
1、液晶显示窗口
2、电池欠电压指示灯（内部电池电量不足时灯亮，对测试有影响，请及时充电。）
3、AC220电源插座（交流220V电源输入口及充电接口。）
4、充电指示灯（当电源插座接上电源时内部电池开始充电，此时充电指示灯点亮，当电池充足电后指示灯熄灭。）
5、电源开关（控制仪器的打开与关闭。）
6、操作键盘（设置测量参数和控制测量。）
7、高压输出端（当开始测量时此输出端为直流高压0-30KV，请注意安全！）
8、高压输出指示灯（当有高压输出时灯亮，没有高压输出时灯灭。）
9、接地端（连接避雷器的另一端，用于测量避雷器的漏电流。）
CD9811B氧化锌避雷器带电测试仪
一、简介：
CD9811B氧化锌避雷器带电测试仪是我公司系列汉化产品之一、是全面检测氧化锌避雷器在电力系统运行中的各项电气特性的专用仪器。
它具有下列优点：
1、液显图文显示，汉化打印，界面直观，自动化程度高，便于现场人员操作和使用。
2、先进的数字信号处理技术，抗干扰性能强，测量结果精度高，用户可从液晶显示屏上直接观察信号波形，具有示波器功能。
3、安全可靠，采用隔离变压器和高阻分压，从而避免PT二次侧短路。
4、体积小，重量轻，便于携带。
二、技术特性：
1、电源：AC220V±10％，50Hz±1％。
2、参考电压输入范围：AC10~220V。
3、测量参数：
a、避雷器泄漏电流全电流（含谐波）：I1 I3 I5 I7
b、泄漏电流阻性分量（含谐波）：IR1 IR3 IR5 IR7
c、阻性电流峰值：正峰值Ir+负峰值Ir-
d、全电流峰值：Ip
e、运行（或试验）电压值（含谐波）：U1 U3 U5 U7
f、避雷器功耗：Pw
4、测量精度：5％
5、测量范围：泄漏电流：Ix=0~10mA
三、测度方法：
（一）在线测试：

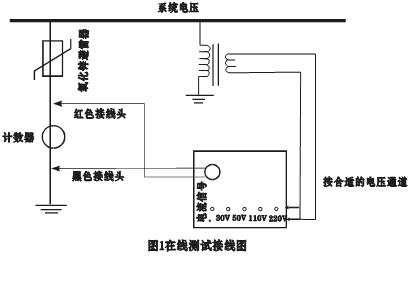

1、试验线路如图1所示。PT是与被测试品同相的电压互感器，MOV为被测试器。

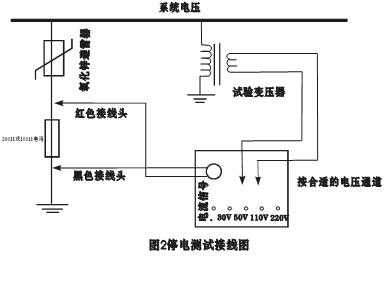

（二）离线测试：
试验线路如图2所示。接线时请取一只100Ω~200Ω电阻串在氧化锌避雷器与地线之间，以保证试验回路联通。
