SRG500 GPRS DTU无线通信数据传输模块
作者: 佚名 发布日期: 2009/1/17 9:55:37 浏览次数: 1202

SRG500 GPRS DTU无线通信数据传输模块



1.产品概述

1.1 产品介绍

SRG500是实现RS232/485GPRS透明转换的专用产品,满足客户对无线数据业务的需求,为远程数据通讯提供无线接口。适用于远程抄表、远程测控、远程采集、环境监测、交通信息传送等实时性较高的工业控制领域。

1.2 产品特性

ü         实现RS232/485透明传输,永远在线;

ü         三线串口(TXD/A+,RXD/B-,GND),±15KV静电保护;

ü         接口波特率1200bps115200bps可由用户调整;

ü         采用SIMENS MC39i工业级模块;

ü         支持完整的TCP/UDP/IP/PPP协议,支持DNS动态域名解析;

ü         支持多中心方式,可同时向五台客户端或服务器收发数据包;

ü         支持服务器模式和客户端模式;

ü         支持远程参数设置;

ü         支持远程复位和电话振铃复位;

ü         支持远端控制中英文短信;

ü         支持GSM信号强度和GPRS误码监测;

ü         工业级设计,适合长期连续工作,抗干扰能力强;

ü         电源标准配置:DC 6~30V/2A,最高可达60V(需定制)。(V1.1版本只支持DC5V/2A)

1.3 使用环境

ü         工作温度:-20°C~60°C

ü         工作湿度:95%以下

ü         存储温度:-30°C~85°C

2.接口及使用方法

2.1 外形结构

2.2 接口说明

1)SIM

用工具针将SIM卡插槽黄色小按钮顶入,SIM卡插槽将自动弹出,放SIM卡于卡槽上(金属面朝上),再将SIM卡插槽推入。

29芯串口

2----PCRXD/B-,连接外部设备的发RXDB-;

3----PCTXD/A+,连接外部设备的发TXDA+;

5----GND,地;

1,6,7,8,9-----NC,没有用;

4----(三线串口时)可输出SRG500内部电源+5V电平,可用于监视内部模块的电源情况。必须高阻监视,一般情况下不要使用,使用不当可能导致SRG500无法正常工作。RXDTXDGND RS232串口,A+B-RS485。使用哪一种接口需查看产品相关说明。

3)电源接口

内正外负。

4LED指示

l         上电时,1秒亮/1秒灭/长时间亮,表示GPRS模块正常加电。

l         上电后,LED指示GPRS模块的运行情况,意义如下:

²        600毫秒亮/600毫秒灭--没有SIM卡、没有PIN或搜索网络;

²        75毫秒亮/3秒灭--登录到GSM网络中;

²        75毫秒亮/75毫秒灭/75毫秒亮/3秒灭--GPRS运行正常

²        闪亮--指示GPRS数据收发。

l         串口有数据收发时,LED闪亮

l         模块有电话呼入振铃时,LED显示1秒亮/4秒灭



3.功能描述

SRG500 GPRS DTU即插即用。加电后根据LED指示情况,可以判断SRG500的运行情况,正常情况下,SRG500上电后约3秒左右检测SIM卡工作正常;大约15秒左右SRG500登陆到GPRS网络上,GPRS登陆指示灯闪烁。此时用户可以进行TCP/UDP通讯。

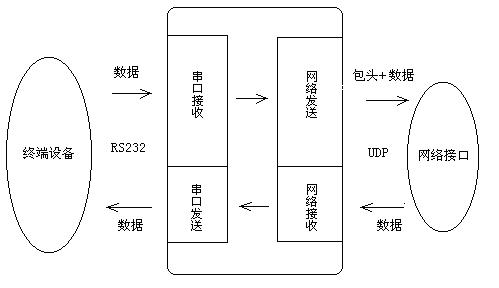

图(2)内部结构框图

TCP/UDP通讯状态下,SRG500 收到长度超过512字节的数据或持续200毫秒时间没有新的数据到来立刻开始处理,将数据打包并发送到指定的客户端或服务器IP和端口号上去。反之,SRG500接收网络发来的TCP/UDP包,并将TCP/UDP数据包内的有效数据解包,从串口按规定波特率依次发送出去。



需要技术支持,请与我公司联系。



公司名称:西安天城电力仪器设备有限责任公司

公司地址:西安高新区高新六路431-20803

话:029-88451705,13227769211

真:029-88451705

编:710075

公司网址:http://www.dlw029.com

技术支持:王工程师
