CD9866D变压器综合试验台

主要用途：

　　广泛用于中小型变压器制造厂，电力系统的修试所和变压器检修试验公司。对10KVA和35KVA变压器进行以下试验：

　　空载试验;负载试验;工频耐压试验;感应耐压试验;直流电阻测试;变比误差测试;倍频耐压试验;绝缘电阻试验;绝缘油耐压试验;变压器温升试验;冲击电压试验;局放试验。

　　所有试验均根据用户所需要的试验要求订制。

主要特点

　　« 该系统对10KV和35KV变压器进行试验

　　« 该系统实现以下操作控制：试验项目切换控制，试验电压电流换档切换控制，试验电压升、降控制，台体电压电流启动控制。

　　« 该系统保护功能：空负载试验过流保护、工频试验过流保护、倍频试验过流保护。

　　« 该系统应用计算机(工控机)实现自动测试，自动换算，自动控制。能实现谐波分析，波形校正，存储打印，是目前安全性能较高的自动化先进的检测系统。

　　技术参数

　　1. 电压测量：500V 、1000V、50KV、100KV;测量精度 0.2 %

　　2. 电流测量：60A、150A、300A、600A;测量精度 0.2 %

　　3. 频率测量：：20～500 (Hz);测量精度 0.1 %

　　4. 阻抗电压: 0.2级

　　5. 空载损耗、负载损耗: COSΦ≥0.5时， 0.2级;0.5>COSΦ≥0.1时，0.5级

　　6. 变比测量： 1.0000 -- 9999.9(匝比);组别1 – 12;测量精度 0.1%

　　7. 直流电阻测量：： 0.1A、1A、5A、10A; 1uΩ -- 2000Ω;测量精度 0.2 %

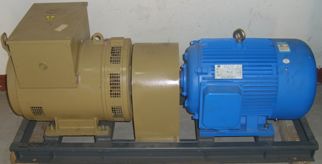

　　中频无刷发电机

　　　高压试验变压器
